项目介绍

万银双子中心是涵盖了写字楼、酒店、总裁飞行公馆、精品商业于一体的19万方新睿商务领地，项目由两幢200米超高层塔楼构成，整体建筑呈矩形南北排布。建筑外墙采用源自日本尖端玻璃幕墙工艺，于细节之处彰显尊贵质感。内部空间运用大挑空中庭、错层空中花园、高速电梯等多种建筑元素，使空间充满极强的肌理感和节奏感。
产品运用说明

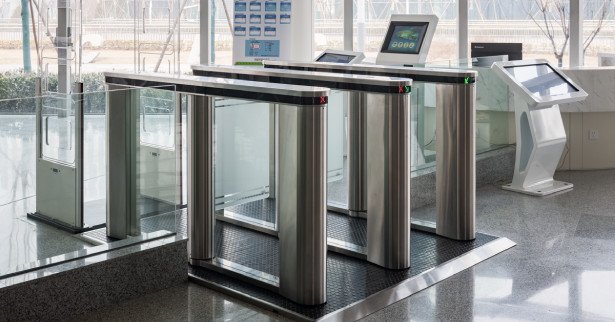

该产品运用于该项目的营业大厅、商务入口、办公大堂、酒店大堂等部位。

外观设计：现代、通透、时尚、简约；
通道长度：1950mm；
通道宽度：550mm；
门翼高度：1000mm；
通道高度：1100mm:
通道外宽：940mm:
通行量：20-35（人/分钟）。

（一）SW-F11速通门介绍
SW-F11使用读卡器系统控制两个方向的通过。SW-F11的动作只允许一个人员通过，阻止两个人同时通过。这主要是利用SW-F11的狭窄通道配合通道内先进的传感器系统及快速摆动的门扇来实现。
除了可靠的感应系统，SW-F11的配置有专用感应器，在门翼开闭区域当门翼关闭时感应使用者后会反向重新打开保证使用者安全。火警信号将使SW-F11的门扇会向出口方向打开，待火警信号解除后，SW-F11将自动进行初始化后，门翼关闭并锁定。
通行量：每条OBE标准速通门的正常通行量为30人/分钟，峰值通行量为60人/分钟，疏散通行量为120人/分钟。每条OBE加宽速通门的正常通行量为30人/分钟，峰值通行量为60人/分钟，疏散通行量为200人/分钟。（使用门禁系统状态下）。
可选常闭或常开运行模式（常开模式仅适用于加长型）。
同一时间内可储存3个刷卡脉冲信号保证同行的连续畅通。
1.安全检测功能
OBE的快速通门门SW-F11一款高安全级别的速通门产品，它的安全系统由起始感应探测区、安全防夹检测区和通道追踪探测区三部分组成，共包含12对红外感应器。

1.1起始感应探测区
每一端的起始感应探测区由2对红外感应器组成，功能如下：
1、当持卡人刷卡后，起始感应探测区需探测到有人进入，方可打开门翼，允许通行。
2、起始感应探测区一旦感应到跟随者或尾随者，立刻反馈信号给中央控制系统，启动防范功能。
3、当起始感应探测区探测到非法进入企图时（没有刷卡或者无效卡），启动报警及防范功能，使门体在报警的同时不启动门翼或关闭门翼（常开模式下）。
1.2安全防夹检测区
安全防夹检测区由2对红外感应器组成，功能如下：
1、门翼在摆动时速度缓慢且扭力仅为30NM，较小的扭力可以保证人在通行时不会被回复的门翼打伤。
2、如果门翼在回复过程中接触到人体或其他障碍物时会立刻回摆至开门状态并再次重新摆动关闭门翼，以保障在通道中的行人有更多的通过时间。
3、如果持卡人在快速通门门区中央停留，启动声音报警并且保护持卡人不被门翼夹到。
1.3通道追踪探测区
通道追踪探测区由8对红外感应器组成，功能如下：
1、更多的红外感应器可以感应长通道内的物体，提供更好的防范跟随和尾随的功能。
2、感应人在通行时的位置及移动过程。
注意：根据设置，每对传感器都可以兼任多种功能。
2.材质、坚固性及外观设计
材质及工艺
SW-F11摆动翼式系列由高标准、高品质的材料制造而成。
▲门翼选用钢化玻璃材质，抗撞击能力强。
▲门体外部采用304拉丝不锈钢表材板，并进行维卡处理，做工精细。顶板为拉丝不锈钢，还有其他多种材质可选，如：花岗岩、大理石及其他木质材料。
▲表面处理：可对不锈钢表材进行拉丝、乱纹、缎纹、抗指纹等处理。
▲读卡器采用内嵌方式双方向配置，使得速通门整体更加简捷、美观。
▲在机身设置LED指示灯，绿色光环表示可以刷卡通行；红色光环表示通道关闭（功能类似于高速路收费），整体标识明了清晰，便于行人选择。
坚固性
SW-F11提供一块用于固定门体及调整水平度的安装基座，所有的线路均通过基座进入门体。门体顶板及侧面的护板均可以拆卸，方便维修与保养。使用清水或不锈钢清洗剂对门体进行不定期清洁并坚持每年必要的保养，可保持系统的良好工作状态。
标准通道重量125kg，抗撞击性强，并具有一定的防破坏性。
外观设计
SW-F11的设计极具现代风格，产品设计精细，造型优美，是艺术设计和机械制造的完美结合。产品的箱体呈长条形且机箱两头为弧型设计，没有任何可对人身造成伤害的边角。玻璃门翼的上端为矩形设计，可以适应不同环境的风格要求。
3.电器安全
速通门整机采用二次绝缘方式进行布线，产品出厂前通过了严格的安规测试，耐压测试电压为1500VAC，接地电阻小于0.1Ω，整体安全性能满足IEC/EN60950-1标准。
4.日常使用
SW-F11使用起来非常方便快捷，持卡人只需在读卡器上方轻晃卡片，就可打开通道门，顺利进入受控区域。
SW-F11门体顶板及侧面的护板均可以拆卸，方便维修与保养。使用清水或不锈钢清洗剂对门体进行不定期清洁并坚持每年必要的保养，可保持系统的良好工作状态。
（二）特点与优势
SW-F11作为OBE面向具有高端产品需求的用户而开发的摆动式门翼速通门保安产品不仅兼具卓越的安防探测性能以及可靠而全面的使用者安全保护功能于一身，同时将安防速通门设备的外观设计理念发挥极致。OBE的SW-F11型摆动式速通门可以为您带来以下优势：
1.安防
更高可靠性严密性的安防探测系统
产品的设计根据探测需要特别设置12对感应器的分布位置，从较大程度上保证了防止非授权使用者的尾随进入，比市场其它产品提供更灵敏的探测。每一个感应器均有各自的功能设置，比如两头边立柱上的感应器不仅作为起始感应装置在使用者正常刷卡进入后用来激活门翼动作，同时也担负着未授权使用者进入时的第一道感应防范的功能。低位感应器更是起到了防止未授权者蹲行或爬行通过。通道中间的感应器更是有效准确的对一个已授权人员的通行进行追踪，并在发生未授权侵入的情况下及时给与信号反馈。
独特的长条型箱体设计
箱体的长条型设计不仅提供更好的视觉美观性，同时其机体内部坚固的钢结构提供了最好的抗冲击性。尤其在上下班高峰期大流量的使用中使得通行过程快捷而轻松。
可调安全等级
SW-F11的控制系统提供了设备安防等级的设定功能，其以安全和通行便利为第一考虑的低安全模式和以安防和控制为第一考虑的高安全模式均可通过机体内部的操作面板进行切换设定，尤其对于使用者在逐步适应速通门系统的使用过程中提供楼宇管理人员较大的设定自由。
2.安全与便利
专用安全耐用型驱动电机
SW-F11的门翼驱动系统使用的是欧洲主要电机供应商针对OBE摆动式速通门设备经过特别设计并调校的驱动电机，这种驱动电机相对于市场上通常使用在安防通道设备上的伺服电机所不同的是其具有更好的耐用性，适应性及扭矩和速度可调的特点，并整合了电机在摆动闭合过程中探测到物体对门翼闭合阻力时能够倒转并使门翼打开的防夹功能，这样也保证了使用者的安全。同时，驱动系统的标准扭矩设置恰好又足够将非授权使用者真正挡在安全区以外，使其无法手动扒开门翼。可以说真正做到了保安通道产品应有的阻隔防范功能。门翼摆动时即使有外力干扰，由于驱动电机优良的耐用和适应性特点使其不会由于外力强行反向推动而造成电机损伤。由此全面提升整套驱动系统的使用寿命。
兼顾安防与安全的门翼设计
SW-F11的摆动式钢化玻璃门翼的开闭迅捷平稳，不仅提供更快的通行速度从而满足较大流量，同时其对尾随等非法闯入现象可以提供快速的闭合而有效阻隔非授权人员侵入安全区域。其独特的门翼设计在门翼运动时为30NM更加保障了门翼开闭时不会对人体造成夹伤。
门翼摆动区的安全保障
由于SW-F11作为摆动式速通门而被广泛使用，其门翼摆动区通常被认为是危险区域，因此SW-F11的设计特别使用了8对感应器来确保门翼在低安全模式下不会夹人。
各类参数可调
SW-F11机体中的操作面板具有独特的梯形菜单设计，可对机体的各项参数如，门翼开闭扭矩，速度，报警方式，各感应器的工作状态等进行设定。使得楼宇控制人员可根据自身情况将SW-F11设备调整至最合适的工作状态。机体的末端追踪感应器还可经过设置后提供反馈信号从而结合门禁系统做到防反传，考勤注册或对人流量进行统计的功能。
门翼常开常闭两种工作模式
SW-F11速通门系统可以根据需要设置门翼常闭和常开两种工作模式。
在门翼常闭工作模式（标准模式）下，在无人通行的正常待机情况下，门翼关闭，通道处于封闭状态。当人员通过时，需先进行授权认证，认证通过后，门翼开启，人员通行后，门翼再次关闭，等待下次认证。如是非授权人，则门翼始终保持关闭状态。
在门翼常开工作模式下，在无人通行的正常待机情况下，门翼保持打开，通道处于开放状态。当人员通过时，需先进行授权认证，认证通过后，通过速通门。如是非授权人试图进入速通门内，门翼将迅速关闭，使非授权人不能通行。当非授权人退出速通门后，门翼将重新打开。
3.外观
优雅而友好的外观设计
SW-F11的产品外观充分考虑到其使用环境周边装饰设计的特点，箱体的设计为流线形，使其完全区别于一般保安通道设备固有的视觉上的阻隔感和与周边环境格格不入的特点，做到了整体的美观和极好的坚固性，同时为门禁读卡器提供更宽敞的内部空间。OBE对SW-F11的门翼材质使用全透明的钢化玻璃门翼，不仅为速通门设备增加了简洁明快的视觉舒适性同时也为开闭过程中与坚硬物体的意外撞击提供了更好保护。
清晰的通道状态显示
使用者通常情况下需要在进入前识别通道的使用状态，并在刷卡后明确是否授权被接受并可进入通道。这些来自于通道设备本身的信号反馈作为影响通行速度的因素需要简单，准确和易于辨认。相对于市场上其它产品为了节省空间的一体式设计，OBE的SW-F11型将授权信号与通行信号分开单独显示。授权信号显示位于面板顶部刷卡位置处，向使用者显示其授权的接收与否。通行信号于机体两头边柱上部的LED显示，保证了使用者从远处对通道开放或关闭状态的清晰辨认以防方便其能够迅速选择可通行的通道。这个细微设计的宗旨是不仅为了方便使用者能够迅速的进入安全区域，同时也方便在显示设备出现问题后可在不需整体更换和不影响使用的情况下迅速分别维修。
4.质量
在OBE，质量永远是第一考虑。OBE在全球范围内提供给客户的SW-F11速通门系统经过上百万次的测试运行，充分验证了产品的耐用性，从而获得了用户的良好口碑。
5.专业的安装和优质的售后服务保证
一个出入口产品运行的好坏不仅取决于产品的质量和性能，同时良好的前期方案、中期安装和后期保养也起着至关重要的作用。
适用范围

广泛应用于政府机关大楼、5A写字楼、金融机构、机场、展览中心、科研办公楼、能源基地等场所。
